В настоящее время ассортимент дискретных чипсетов AMD насчитывает три модели - 790FX с поддержкой четырех слотов PEG, 790X с поддержкой двух слотов PEG и 770 с поддержкой одного слота PCI Express x16. На самом деле, все три чипа основаны на одной архитектуре, и "северные мосты" 790X и 770 являются урезанными версиями "моста" 790FX. При этом, производители материнских плат сконцентрировали свои усилия на выпуске топовых продуктов исключительно на чипсете 790FX и фактически проигнорировали версию 790X.

С бюджетным чипсетом AMD 770 была похожая ситуация: производители оставляли этот продукт без внимания довольно долгое время. Дело в том, что недорогой интегрированный чипсет AMD 780G имеет такую же поддержку одного PEG-слота, но при этом включает очень производительное графическое ядро, которое достается пользователю практически бесплатно. Тем не менее, на рынке стали постепенно появляться платы на AMD 770, и первым таким продуктом стала MSI 770-C35.

Интересной особенностью этой платы является то, что на ней установлен "южный мост" AMD SB710. Этот чип физически и электрически совместим с наиболее популярным "мостом" SB750, но при этом он дешевле и не поддерживает режим RAID 5.

Спецификация MSI 770-C35

Коробка

Плата упакована в тонкую коробку с довольно простым оформлением:

Комплектация

• материнская плата;
• DVD-диск с ПО и драйверами;
• руководство пользователя;
• один ATA133-шлейф;
• один SerialATA-кабель;
• заглушка на заднюю панель корпуса.

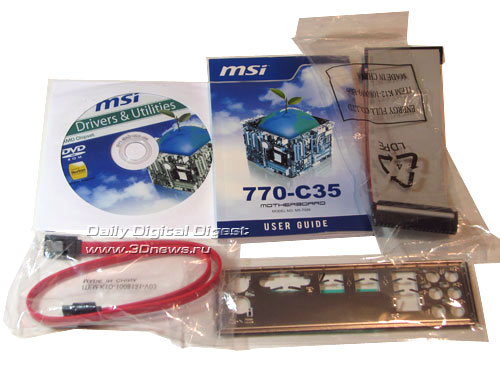

Комплектация платы содержит самый скудный набор компонентов, который мы когда-либо видели:

Причем даже руководство пользователя уменьшилось до размеров карманного словаря. Пользоваться им неудобно - нестандартный формат, мелкий шрифт, скудное информационное наполнение. Насчет последнего отметим, что все описание платы сконцентрировано на 17 (!) страничках и продублировано на нескольких языках (включая русский).

Плата MSI 770-C35

Дизайн PCB платы MSI 770-C35 не имеет каких-либо особенностей или интересных технических решений. Вместе с тем, расположение основных компонентов значительно облегчает жизнь сборщику. Например, защелки слотов DIMM не блокируются видеокартой.

На плате установлено два разъема питания: основной (24-контактный) на нижнем краю платы, и дополнительный (4-контактный) - на правом краю платы.

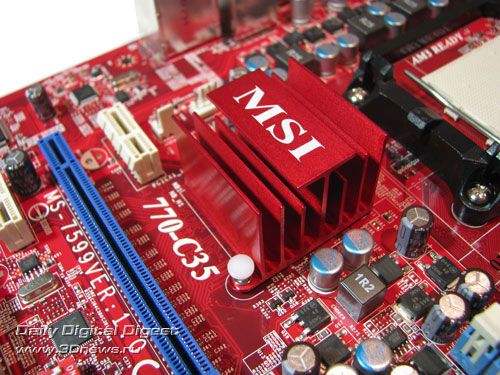

Рядом с "северным мостом" установлен 4-контактный разъем CPUFAN1 для подключения процессорного кулера.

Там же расположен 3-контактный разъем SYSFAN2; и еще один 3-контактный разъем (SYSFAN1) находится около разъема IDE. Трехконтактные разъемы не используются, поскольку чипсет AMD 770 довольно "холодный", и "мосты" обходятся небольшими радиаторами.

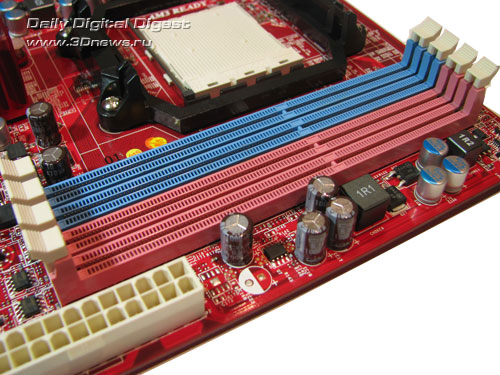

На плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб.

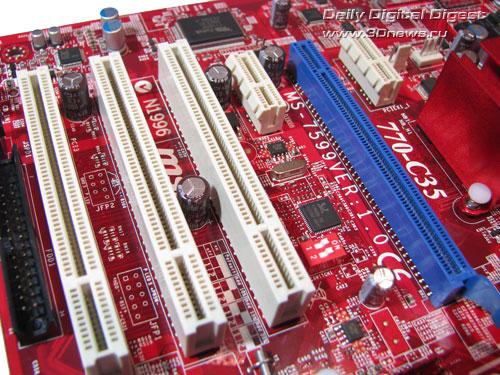

Что касается возможностей расширения, то на плате установлен один слот PCI Express х16, два слота PCI Express х1, а также три слота PCI.

Возможности расширения

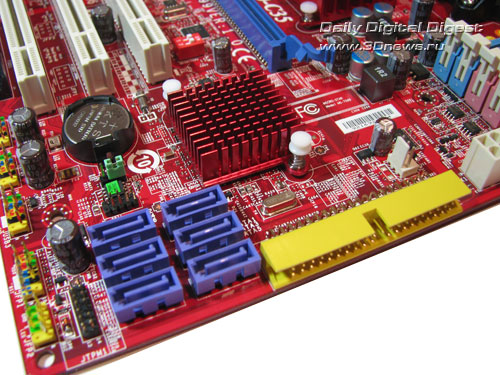

Благодаря "южному мосту" SB710 плата MSI 770-C35 поддерживает шесть каналов SerialATA-II. Все соответствующие разъемы расположены около "южного моста" и окрашены в сиреневый цвет. Несмотря на то, что SB710 является "урезанной" версией чипа SB750, основные возможности расширения остались неизменными. Единственное отличие заключается в отсутствии поддержки RAID-массива уровня 5.

Отметим, что плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (6 SATA + 2 PATA).

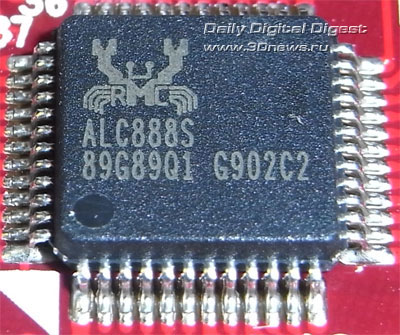

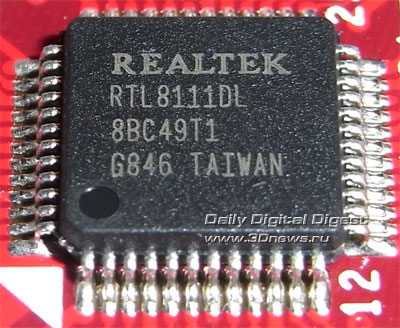

На плате установлен гигабитный сетевой контроллер Realtek RTL 8111DL и звуковой кодек ALC888S:

Также плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте).

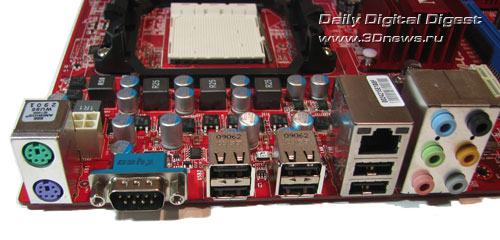

Задняя панель платы имеет следующий вид:

Перед нами практически стандартная конфигурация, за исключением порта LPT и второго COM-порта.

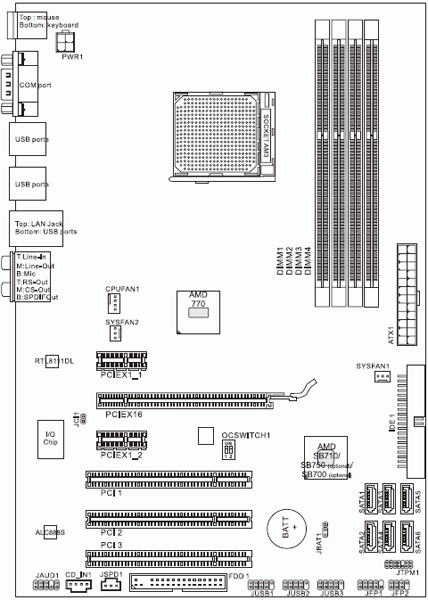

Традиционная схема платы:

На плате присутствует перемычка CLRTC (около батарейки), которая предназначена для сброса настроек CMOS. Кстати, пришла пора поговорить о настройках BIOS.

BIOS

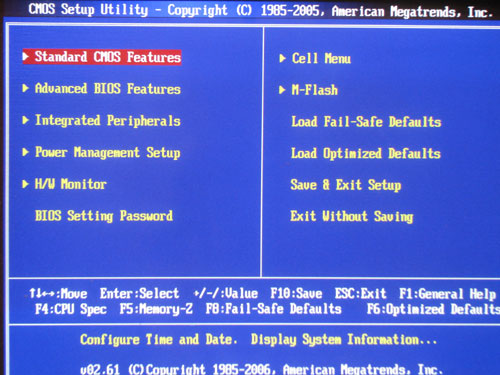

BIOS платы MSI 770-C35 основан на версии AMI BIOS.

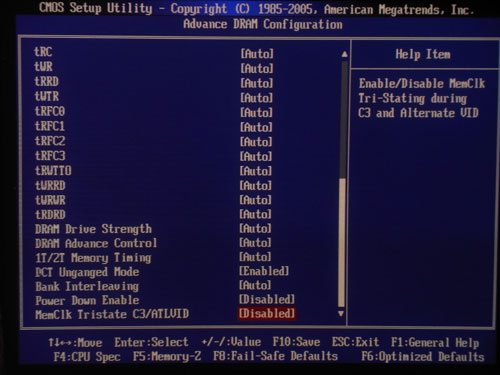

Расширенный набор настроек памяти находится в разделе "Advance DRAM Configuration":

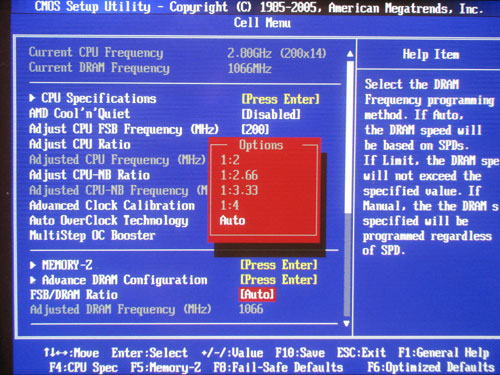

Параметр, отвечающий за выбор частоты памяти, расположен уровнем выше (в разделе Cell Menu):

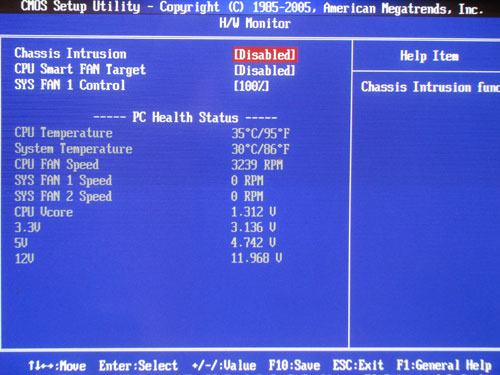

Теперь рассмотрим раздел, посвященный системному мониторингу.

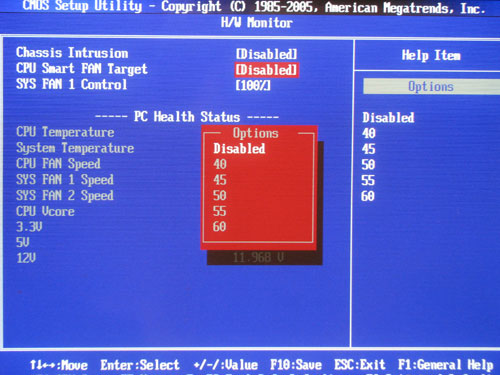

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости трех вентиляторов. Кроме того, пользователь может управлять скоростью двух вентиляторов с помощью функции Smart Fan.

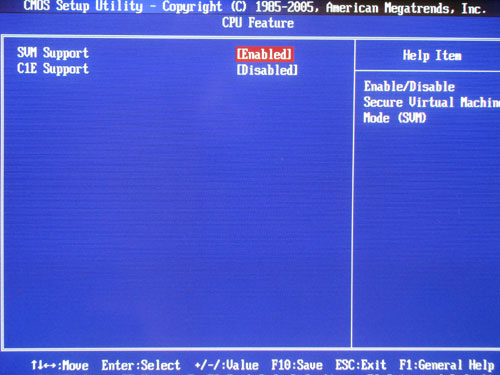

Необходимо отметить, что пользователь получает доступ к некоторым технологиям, которые поддерживаются современными процессорами AMD:

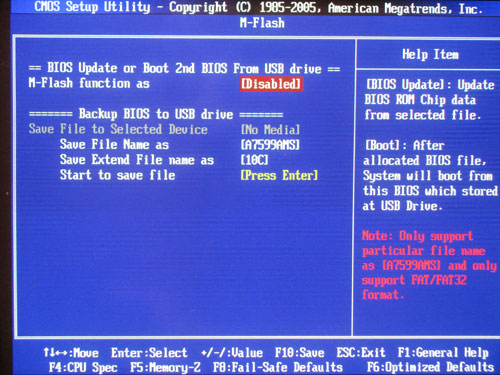

В BIOS встроена утилита M-Flash, которая позволяет обновить BIOS, загрузить (без прошивки) BIOS с флэшки, или сделать резервную копию BIOS.

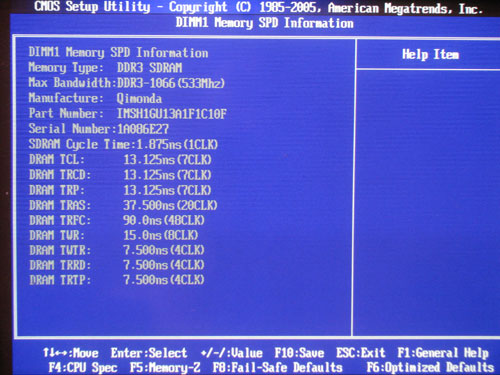

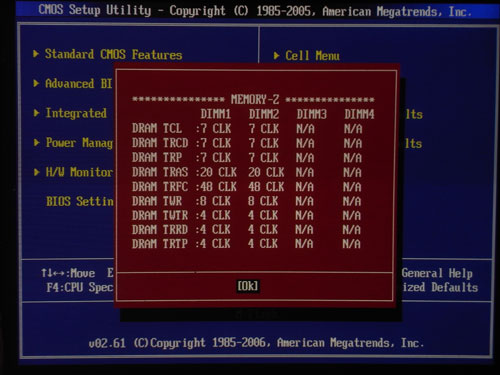

И, наконец, отметим технологию Memory-Z, которая выводит довольно подробную информацию о модулях памяти:

Разгон и стабильность

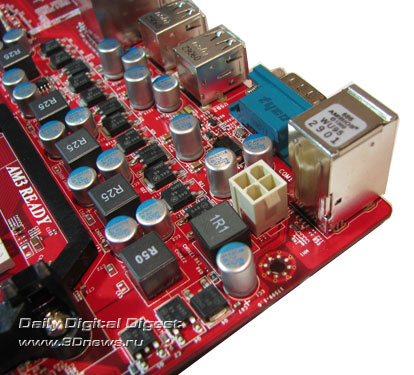

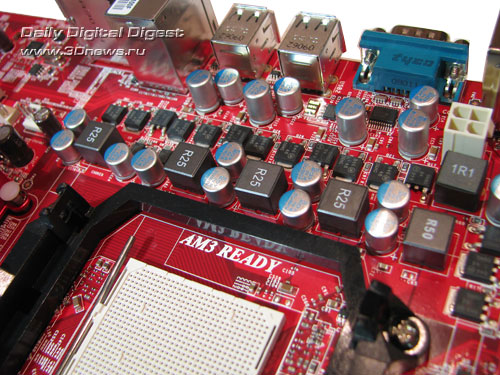

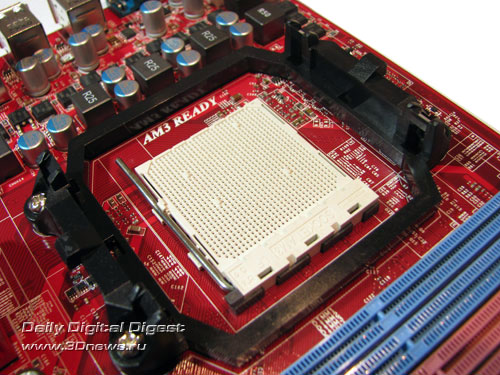

Теперь посмотрим на преобразователь питания процессора. Он имеет 5-фазную схему, в которой установлены пять конденсаторов емкостью 270 мкФ и 10 конденсаторов - емкостью 820 мкФ. Также отметим, что питание встроенного контроллера памяти осуществляется по однофазной схеме (итоговая конфигурация 4+1).

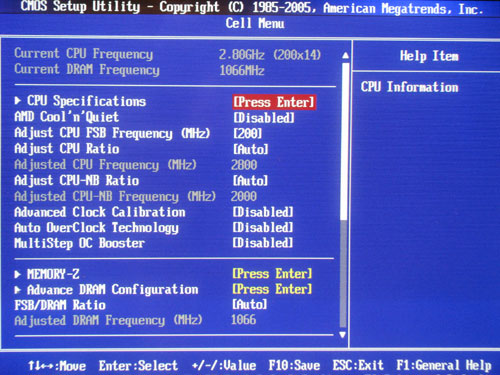

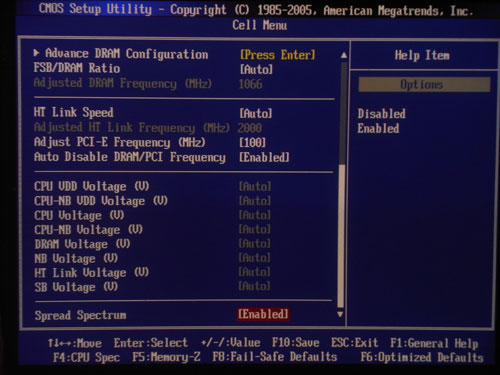

Теперь переходим к рассмотрению функций разгона:

Во-первых, плата MSI 770-C35 позволяет изменять частоту HTT в диапазоне от 200 МГц до 600 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:

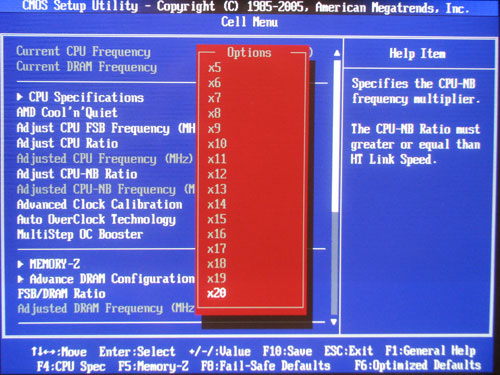

В-третьих, можно изменить множитель контроллера памяти:

Перечислим остальные функции разгона:

Практические результаты разгона оказались вполне приличными: система сохраняла стабильность вплоть до частоты HTT = 250 МГц.

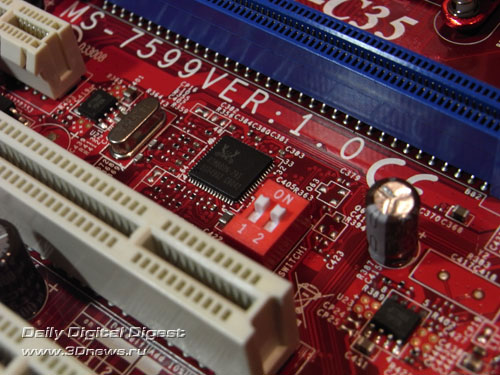

Также отметим наличие блока из двух dip-переключателей, с помощью которых можно поднять частоту HTT на 10, 15 и 20 процентов.

Кроме этого, отметим небольшую недоработку BIOS: при установке напряжений Vcore и Vcpu-nb в инструкции советуют использовать комбинации Left+Shift и Right+Shift для ускорения перебора значений (соответственно, на 10 и 20 шагов). Однако данные комбинации в текущей версии прошивки не работают.

Производительность

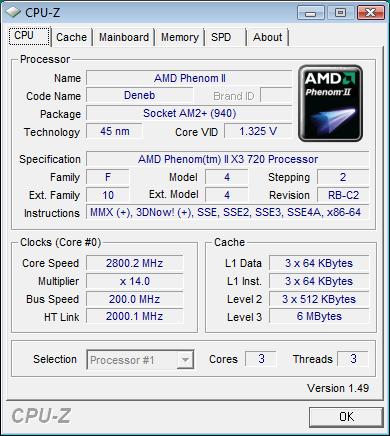

Отметим, что плата MSI 770-C35 устанавливает штатную частоту HTT очень точно:

При сравнении производительности платы мы использовали результаты плат ASUS M4A79T Deluxe (на чипсете AMD 790FX) и ASUS M4A78T-E (на чипсете AMD 790GX).

В тестовой системе было использовано следующее оборудование:

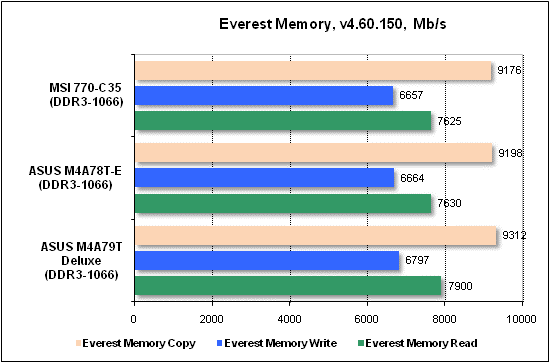

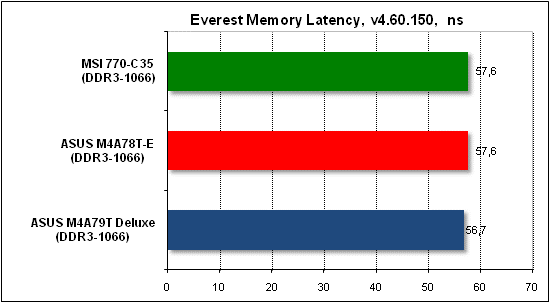

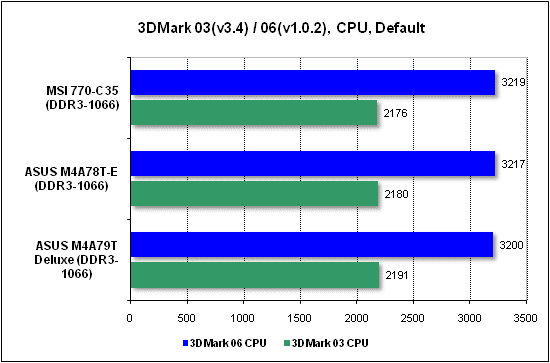

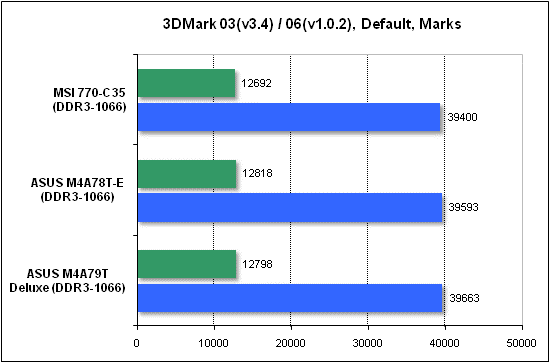

Вначале посмотрим на результаты синтетических тестов.

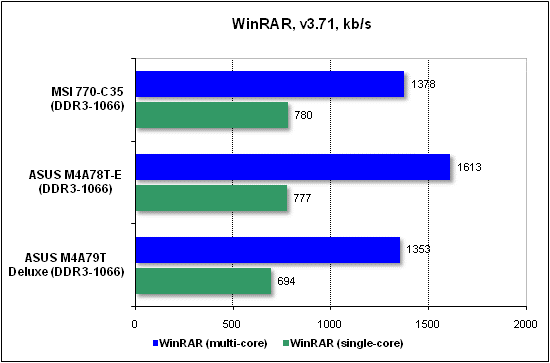

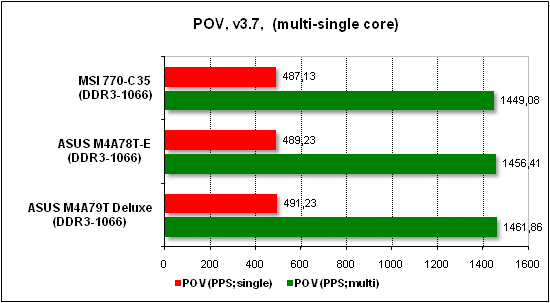

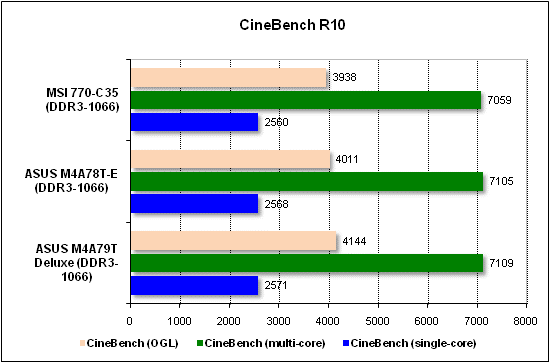

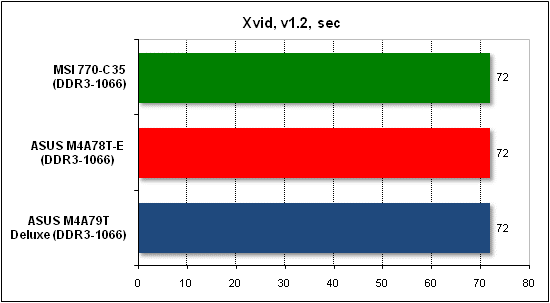

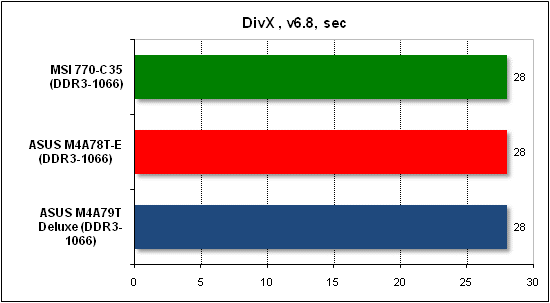

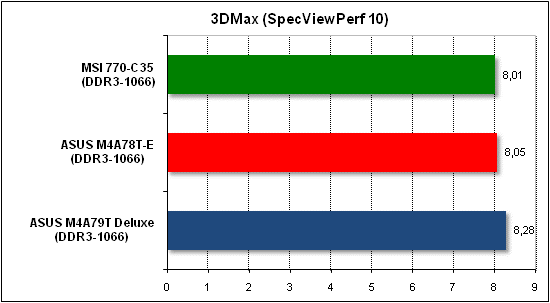

Тесты прикладного ПО.

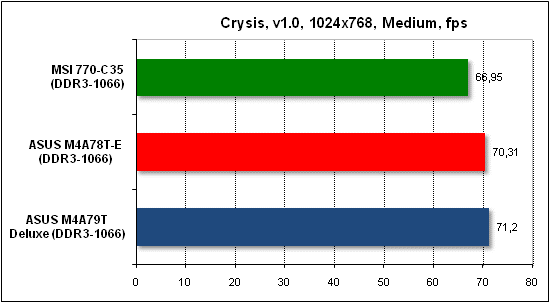

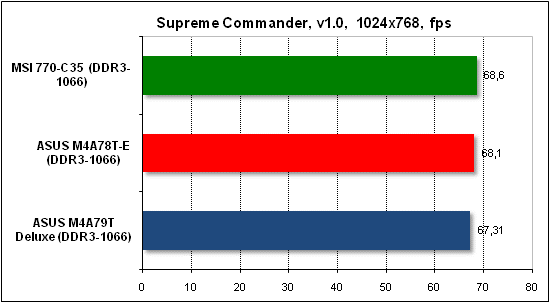

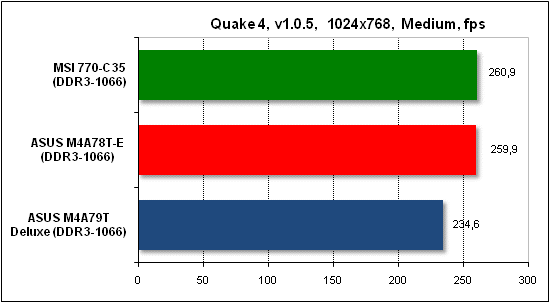

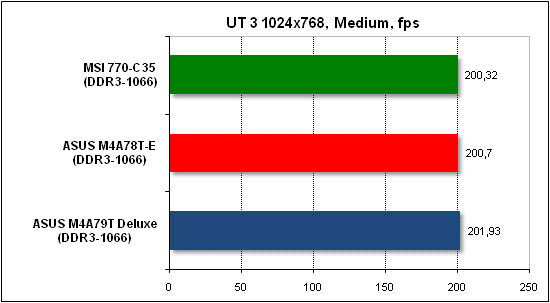

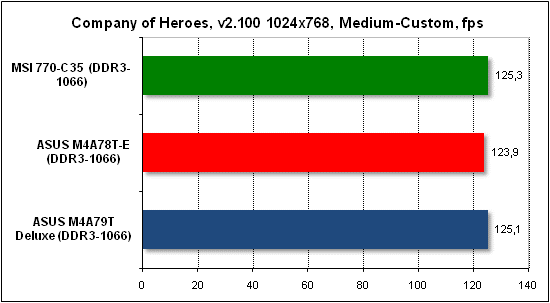

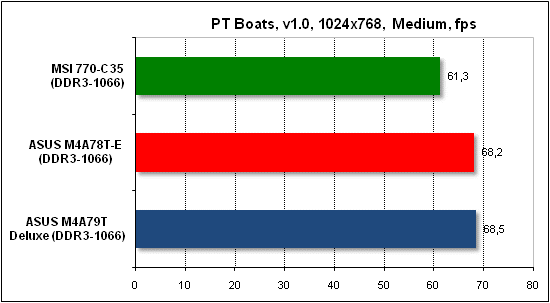

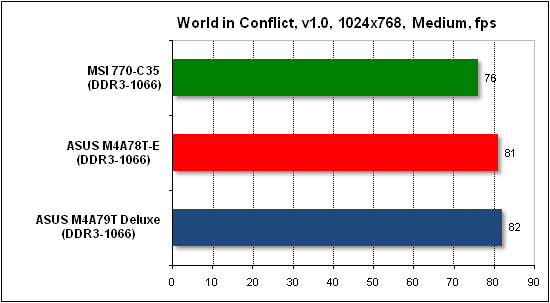

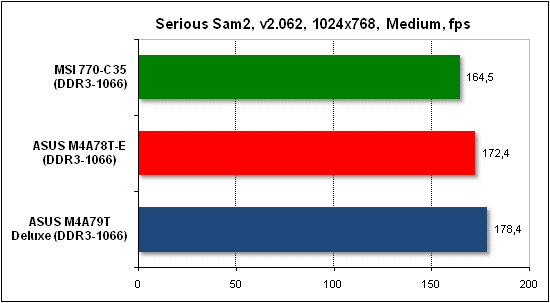

Теперь - тесты игровых программ.

Выводы

Для плат бюджетного и среднего уровня, к которым относится модель MSI 770-C35, самым важным параметром по-прежнему остается розничная цена. Но, к большому сожалению, данная плата еще не попала в открытую продажу и точной информации о цене у нас нет. Тем не менее, в магазинах встречается модель MSI 770-C45 на том же чипсете (и с той же PCB), что и 770-C35, по цене в районе 2500 руб. Различия между платами заключаются в расцветке и в поддержке энергосберегающей технологии APS (Active Phase Switching) у платы C45. Поэтому, даже при одинаковой розничной цене, мы считаем модель MSI 770-C35 довольно удачным продуктом для тех пользователей, кому необходимо собрать систему среднего уровня без встроенной или многочиповой графической подсистемы.

За вполне разумные деньги покупатель платы MSI 770-C35 получает базовые возможности расширения, неплохие функции разгона, а также DVD-диск с драйверами. При этом, плата работает надежно и стабильно, но с отдельными провалами в производительности. Впрочем, последний момент не столь важен: тестирование проходило со стартовой версией BIOS, и в последующих прошивках данная проблема будет исправлена.

Заключение

Плюсы:

• отличная стабильность;
• поддержка SerialATA II (шесть каналов; RAID);
• поддержка ParallelATA (один канал);
• сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
• поддержка интерфейса USB 2.0 (12 портов);
• набор фирменных технологий MSI: (M-Flash, и т.д.).

Минусы:

• скудная комплектация;
• недоработки BIOS.

Особенности платы:

• средние результаты разгона.
