Пару недель назад мы протестировали материнскую плату ASRock A780GXH/128M на недорогом чипсете AMD 780G, особенность которой заключается в двух PEG-слотах, которые размещены в полноразмерном форм-факторе. Мы высоко оценили этот продукт как за высокое качество исполнения, так и за отличное соотношение "цена/качество". И в тот момент, когда мы решили, что перед нами потенциальный обладатель награды "лучшая покупка", к нам в лабораторию прилетела плата на AMD 780G с тремя слотами PCI Express x16! Модель называется M3A780GXH/128M и также выпущена инженерами компании ASRock, которые чуть ли единственные в настоящее время занимаются различными экспериментами и реализуют недокументированные функции чипсетов.

Некоторые из их опытов трудно назвать удачными. Взять хотя бы совершенно нелогичную организацию внешнего порта SerialATA II или установку механического терминатора CrossFire. Но в целом, платы ASRock получаются весьма и весьма привлекательными. И теперь посмотрим, подтвердит ли это правило модель M3A780GXH/128M.

Спецификации ASRock M3A780GXH/128M

Коробка

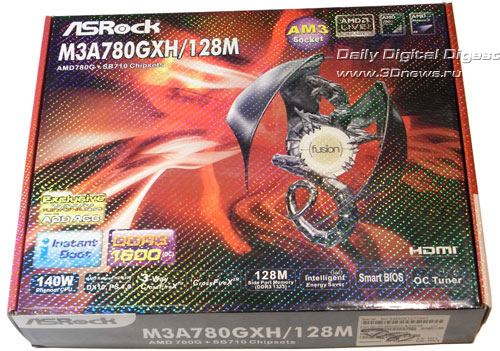

Плата упакована в яркую голографическую коробку с логотипом AMD Fusion в виде дракона:

Комплектация

• материнская плата;
• два CD-диска с ПО и драйверами (для XP и Vista);
• руководство пользователя на английском языке;
• один ATA133-шлейф, FDD-шлейф;
• четыре SerialATA-кабеля + переходник питания (один разъем);
• заглушка на заднюю панель корпуса.

Комплектация платы содержит только стандартные компоненты:

Отсутствие информации о розничной цене платы не позволяет нам адекватно оценить комплектацию. Однако по опыту предыдущих тестов можно предположить, что при цене в 3000 рублей комплектация данной платы будет ей полностью соответствовать. Но в любом случае, вызывает сожаление отсутствие соединительных мостов CrossFire, поскольку данная модель ориентирована на использование этой технологии.

Плата ASRock M3A780GXH/128M

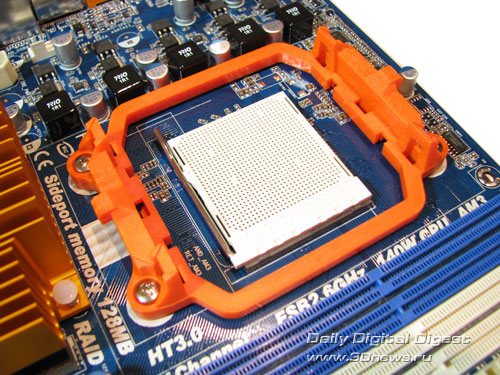

Главными особенностями дизайна PCB этой платы является увеличенное количество PEG-слотов, а также механический переключатель режимов работы шины PCI Express. Расположение основных компонентов понравится сборщику - отсутствует блокировка слотов DIMM, а обязательные разъемы питания установлены по краям платы.

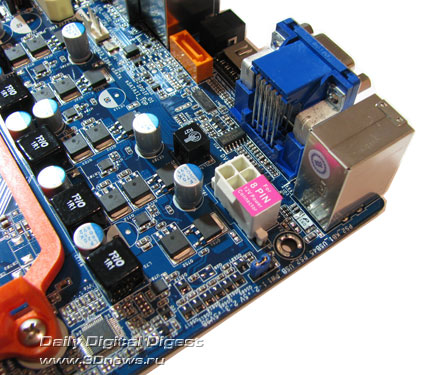

Кстати, на плате установлено три разъема питания: основной (24-контактный) - на нижнем краю платы, дополнительный (8-контактный) - на правом краю платы, а также дополнительный (4-контактный) типа Molex - около "северного моста".

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN1 для подключения процессорного кулера.

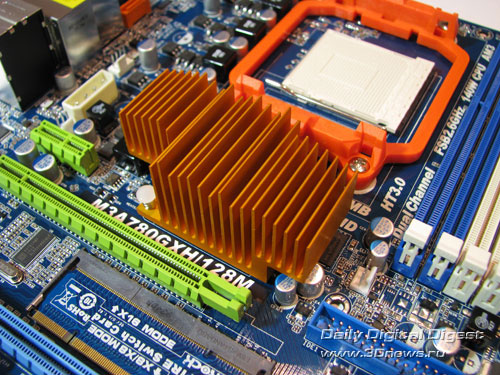

Кроме него, на плате установлено еще три 3-контактных разъема: два около "северного моста" и еще один - на левом краю. Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном" "мостах".

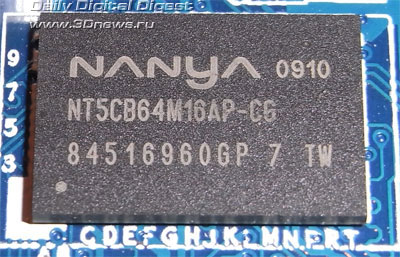

Рядом с "северным мостом" установлена встроенная графическая память DDR3-1200. Соответствующий чип объемом 128 Мб произведен компанией Nanya:

Обратите внимание на использование менее скоростной памяти, чем в остальных платах с технологией SidePort, на которых применяются чипы DDR3-1333. Однако фактически, на ASRock M3A780GXH/128M установлен именно такой чип (понижение частоты произведено из маркетинговых соображений), и повышение частоты выделенной видеопамяти до DDR3-1333 позволит пользователю получить небольшую прибавку производительности в 3D-приложениях без какого-либо ущерба стабильности работы системы.

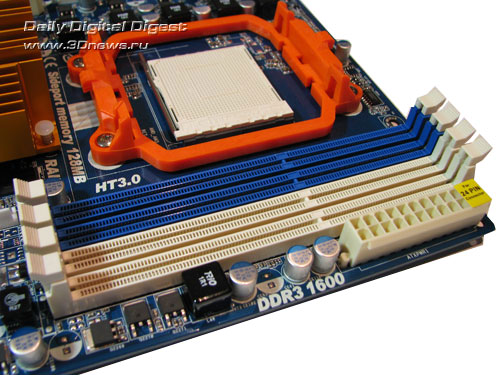

На плате установлено четыре слота DIMM для памяти стандарта DDR3, а максимальный поддерживаемый объем памяти равен 16 Гб. Для организации двухканального доступа необходимо устанавливать модули памяти в слоты одного цвета.

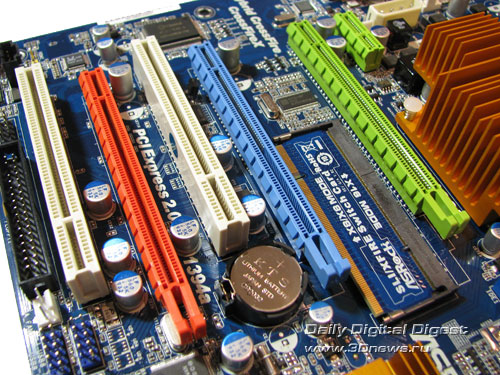

Что касается возможностей расширения, то на плате установлено три слота PCI Express х16, один слот PCI Express х1, а также пара слотов PCI.

Отметим, что на зеленый PEG-слот выделяется шестнадцать или восемь линий шины PCI Express (переключение происходит путем переворота терминатора), на синий - восемь линий, и на оранжевый - четыре линии.

Возможности расширения

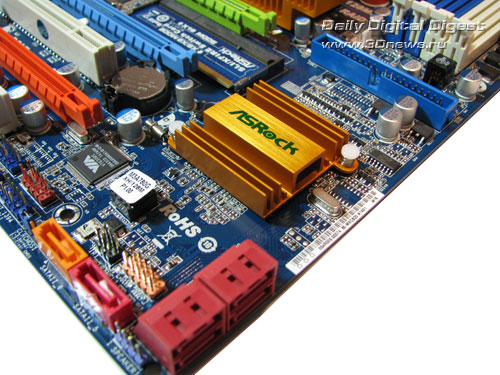

Плата ASRock M3A780GXH/128M, благодаря "южному мосту" SB710, поддерживает шесть каналов SerialATA-II. Все соответствующие разъемы расположены около "южного моста".

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (шесть SATA + два PATA). Отметим, что на задней панели платы расположен еще один SATA-разъем, который можно использовать, только соединив соответствующим кабелем SATA-разъем около процессорного разъема с SATA-разъемом около "южного моста".

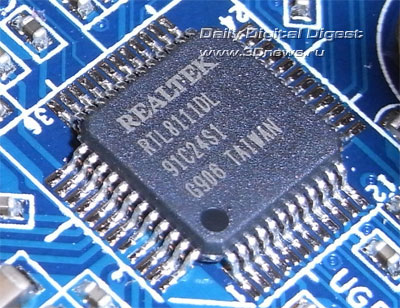

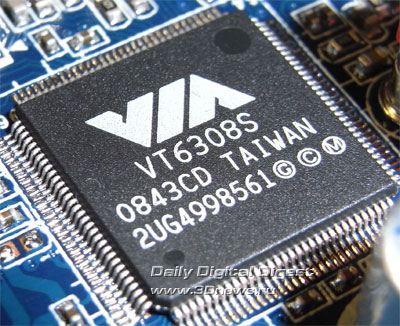

На плате установлен гигабитный сетевой контроллер Realtek RTL8111DL, а также контроллер последовательной шины FireWire - VT6308S, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).

Плата поддерживает двенадцать портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте).

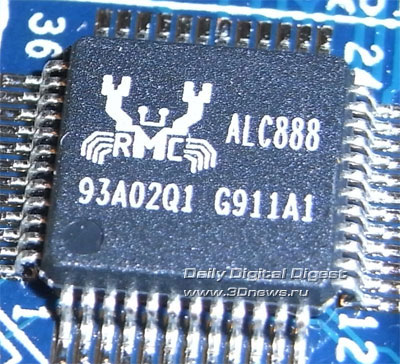

В качестве кодека High Definition Audio используется чип ALC 888, который поддерживает выход на восемь каналов.

Задняя панель платы имеет следующий вид:

Вы можете заметить отсутствие LPT- и COM-портов (один COM-порт реализован через планку, которой нет в комплекте), а также одного из PS/2 разъемов. На их месте расположены оптический выход SP-DIF, а также видеовыходы HDMI, DVI и VGA. Кроме того, функциональность панели расширяет блок из двух портов USB 2.0, одного порта SATA II и порта FireWire.

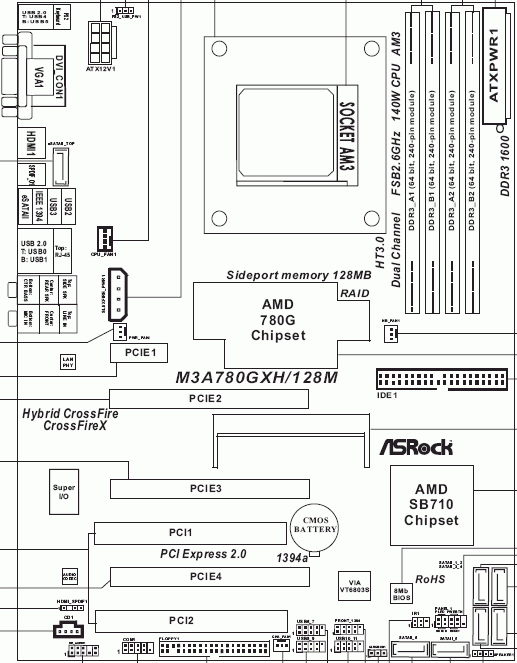

Традиционная схема платы:

Перемычка для сброса настроек CMOS называется CLRCMOS1 и расположена на левом краю платы.

Теперь поговорим о настройках BIOS.

BIOS

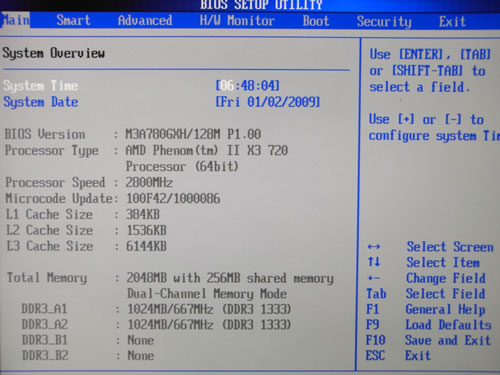

BIOS платы ASRock M3A780GXH/128M основан на версии AMI BIOS.

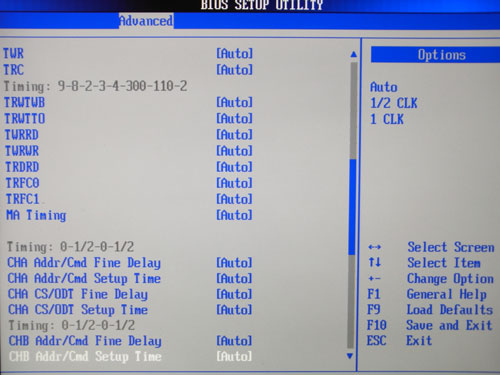

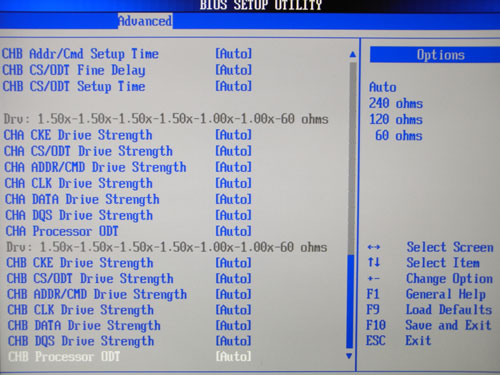

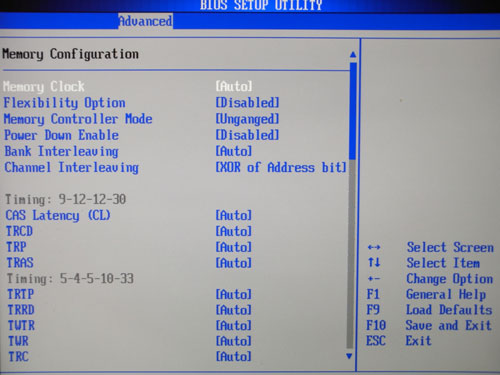

Довольно большой набор настроек памяти находится в разделе "Memory Configuration":

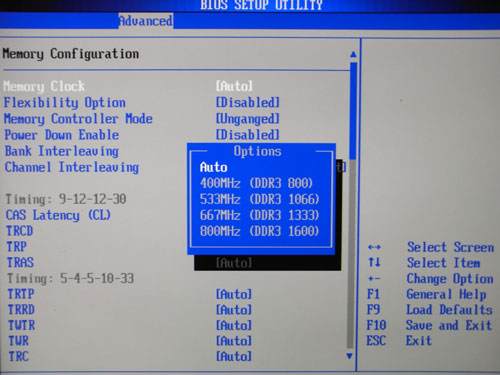

Параметры, отвечающие за выбор частоты памяти, расположены там же:

Теперь рассмотрим раздел, посвященный системному мониторингу.

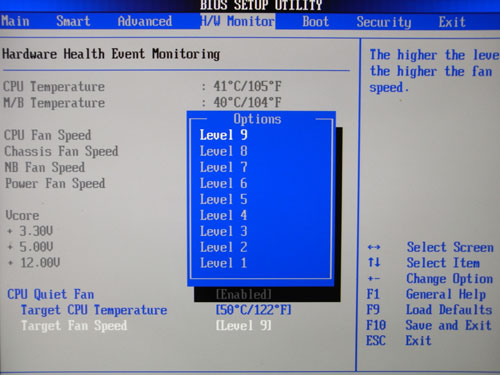

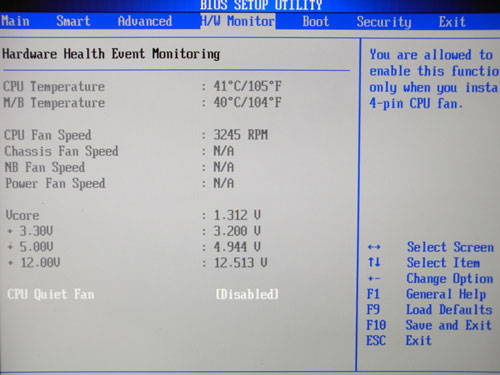

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости четырех вентиляторов. Кроме того, пользователь может управлять скоростью процессорного и системного кулера с помощью функции Quiet Fan.

Также упомянем поддержку трех профилей BIOS, которая позволяет сохранять все настройки CMOS в памяти и при необходимости загружать их.

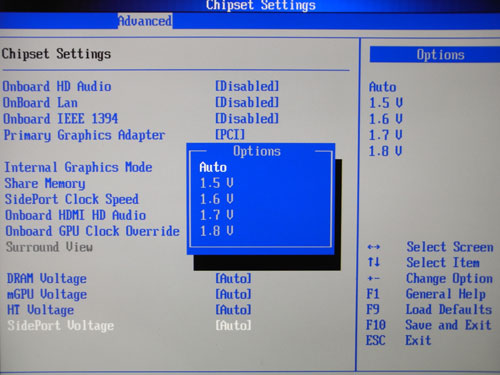

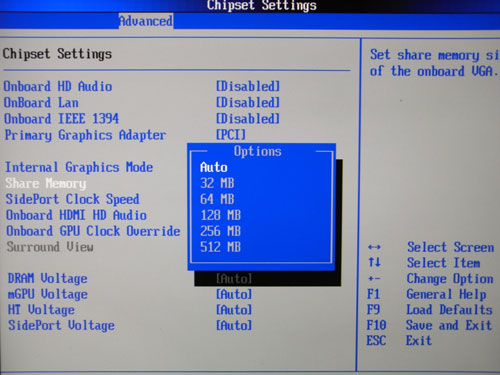

И, наконец, отметим возможность изменять объем памяти, выделяемый на нужды встроенного графического ядра:

Разгон и стабильность

Теперь посмотрим на преобразователь питания процессора. Он имеет 6-фазную схему, в которой установлены три конденсатора емкостью 270 мкФ и восемь конденсаторов емкостью 820 мкФ. Также отметим, что питание встроенного контроллера памяти осуществляется по однофазной схеме (итоговая конфигурация - 5+1).

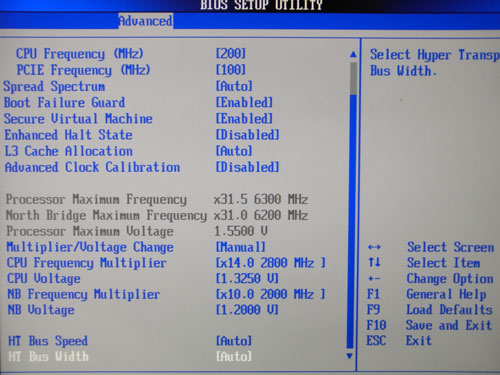

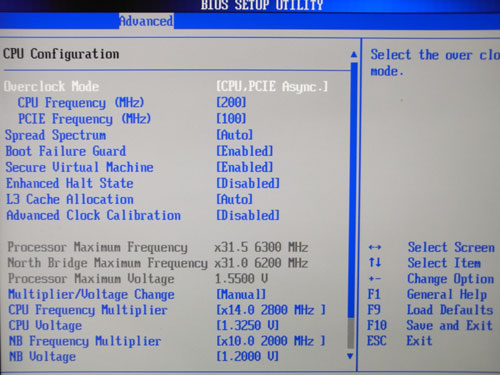

Теперь переходим к рассмотрению функций разгона:

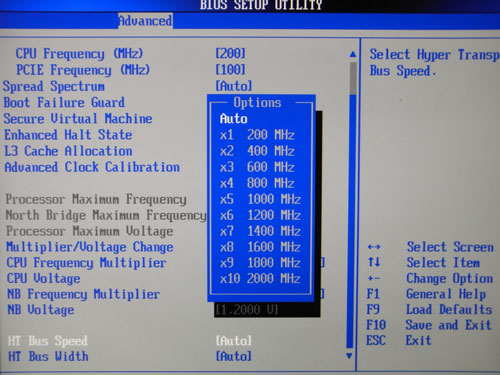

Во-первых, плата ASRock M3A780GXH/128M позволяет изменять частоту HTT в диапазоне от 150 МГц до 500 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:

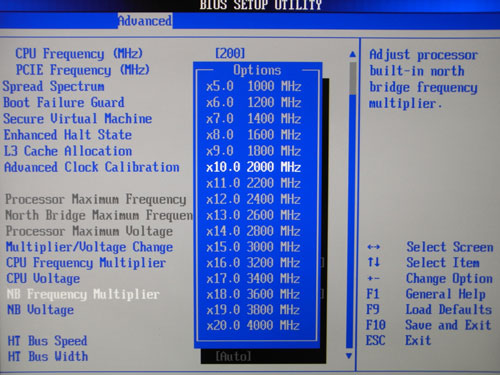

В-третьих, можно изменить множитель контроллера памяти:

Перечислим остальные функции разгона:

Мы достигли максимально стабильной частоты HTT, равной 280 МГц:

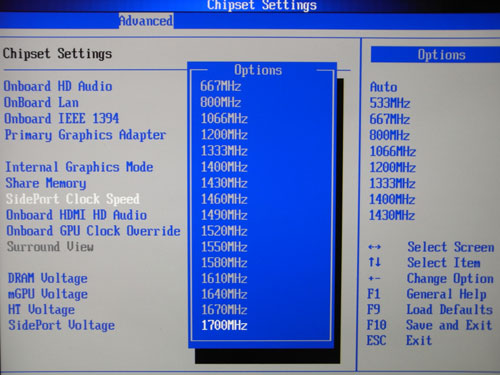

Помимо разгона процессора и памяти, материнская плата ASRock M3A780GXH/128M позволяет изменять частоту встроенного графического ядра и напряжение SidePort.

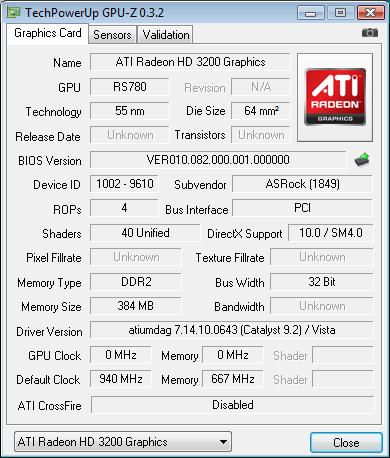

Мы достигли максимально стабильной частоты GPU, равной 940 МГц:

Кроме того, определенную прибавку в скорости можно получить, разогнав встроенную графическую память при помощи соответствующей функции:

Результаты не столь впечатляющие - стабильность сохранялась вплоть до частоты DDR3-1550 МГц при напряжении 1,7 В.

Производительность

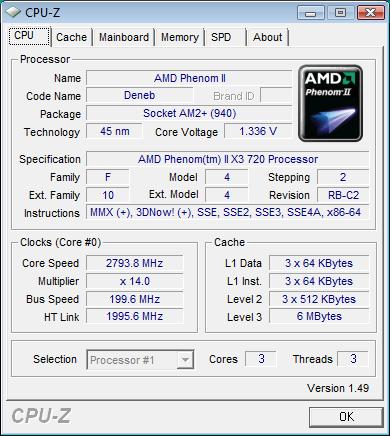

Отметим, что плата ASRock M3A780GXH/128M устанавливает штатную частоту HTT с небольшим занижением:

В тестовой системе было использовано следующее оборудование:

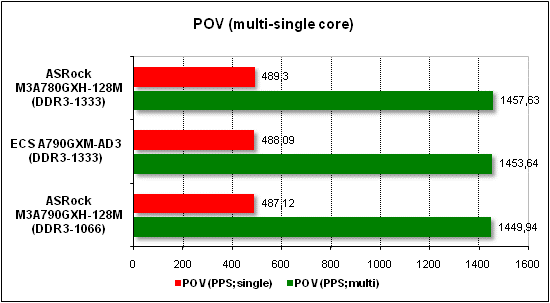

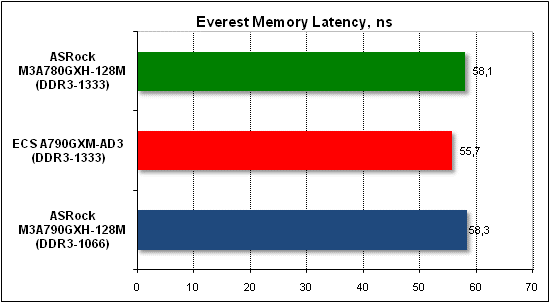

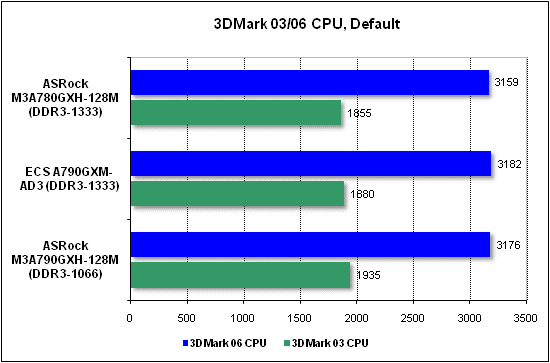

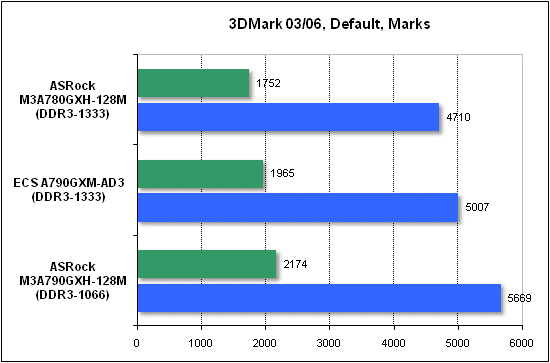

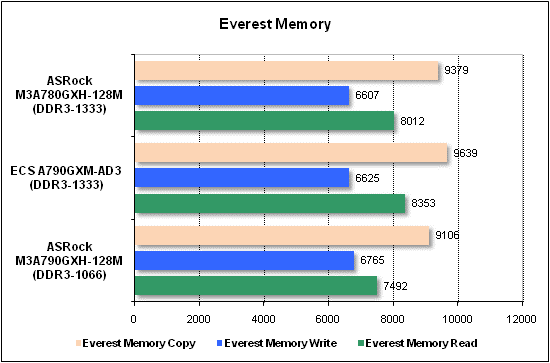

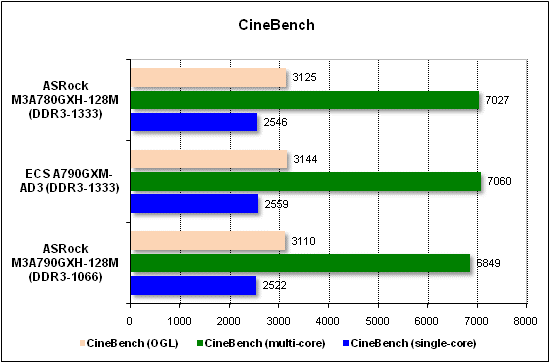

Вначале посмотрим на результаты синтетических тестов.

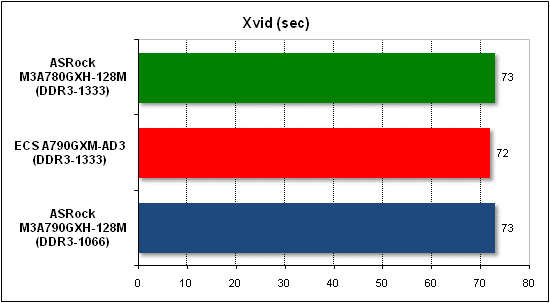

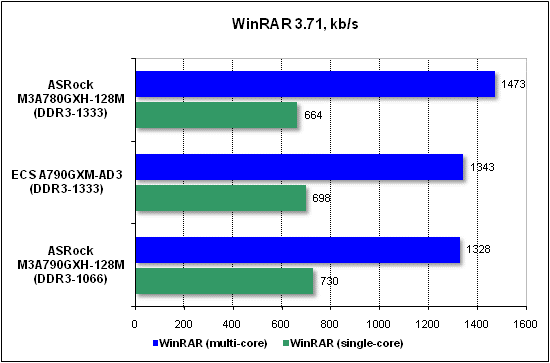

Тесты прикладного ПО.

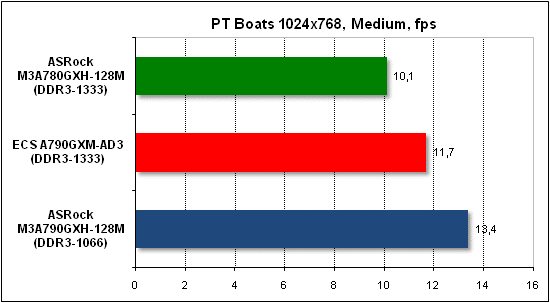

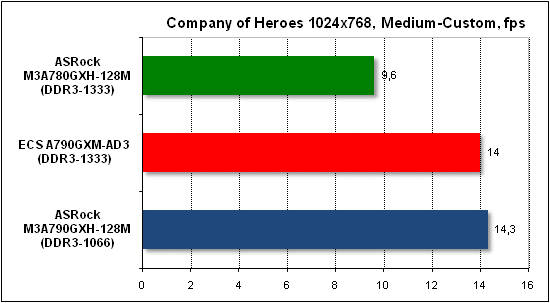

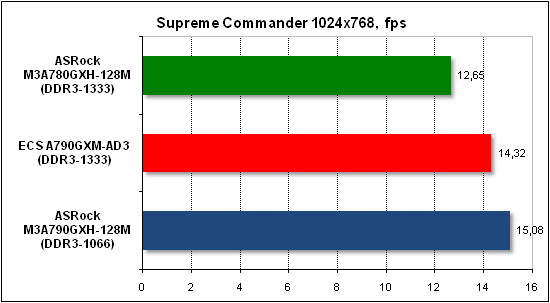

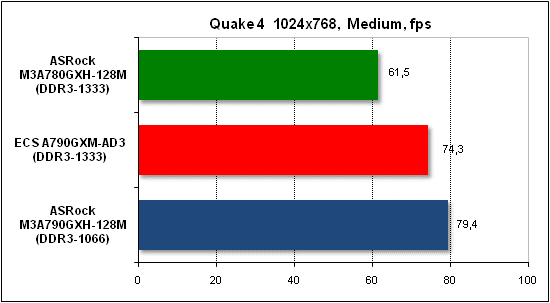

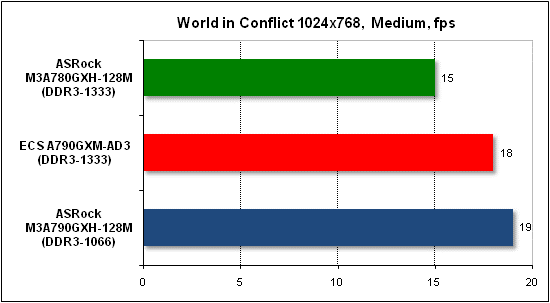

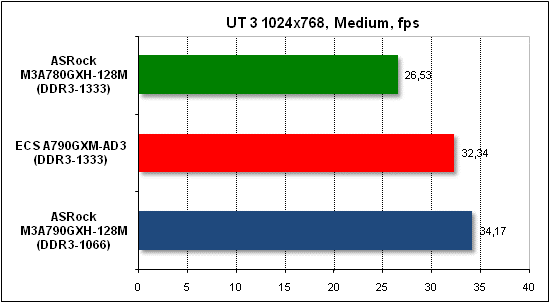

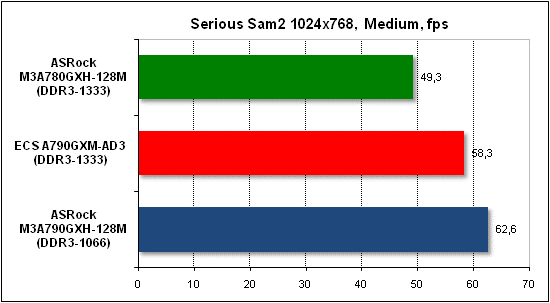

Теперь - тесты игровых программ.

Выводы

Материнская плата ASRock M3A780GXH/128M является типичным примером того, как на основе дешевого чипсета создается продукт с максимально возможной функциональностью, возможностями расширения, а также с довольно неплохими функциями разгона. Фактически, данная модель может успешно конкурировать с многочисленными платами на основе чипсета AMD 790GX. Причем при использовании только встроенного графического ядра она ожидаемо проиграет, но по всем остальным параметрам - выиграет, благодаря меньшей розничной цене. Кроме того, отметим, что материнских плат на интегрированных чипсетах AMD с тремя PEG-слотами не так-то и много, и среди них ASRock M3A780GXH/128M имеет лучшее соотношение "цена/качество".

Заключение

Плюсы:

• отличная стабильность и хорошая производительность;
• три слота PCI Express x16;
• поддержка технологии CrossFire/CrossFireX;
• поддержка SerialATA II (шесть каналов; RAID);
• поддержка ParallelATA (один канал);
• сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
• поддержка интерфейса USB 2.0 (двенадцать портов) и FireWire (два порта);
• поддержка профилей BIOS;
• встроенное графическое ядро ATI Radeon HD 3200 + 128 Мб встроенной памяти DDR3-1200(DDR3-1333).

Минусы:

• не обнаружено.

Особенности платы:

• хорошие результаты разгона процессора;
• на задней панели есть только один порт PS/2 и нет разъема DisplayPort.
